Mi a speciális szálkábelek polarizációs - módusú diszperziója?

Speciális üvegszálas kábelek szállítójaként gyakran találkozom ügyfelek kérdéseivel e kábelek különféle műszaki vonatkozásaival kapcsolatban. Az egyik ilyen kulcsfontosságú téma a polarizáció – módusszórás (PMD). Ebben a blogban kitérek arra, hogy mi az a speciális szálas kábelek polarizációs - üzemmódú diszperziója, milyen következményekkel jár, és hogyan kapcsolódik termékkínálatunkhoz.

Polarizáció megértése – módus diszperzió

A polarizációs módusú diszperzió az optikai szálakban előforduló jelenség. Egy ideális optikai szálban a fény úgy képzelhető el, hogy két merőleges polarizációs móddal rendelkezik, amelyek azonos sebességgel haladnak. Valós szálakban azonban különböző tényezők miatt ez a két polarizációs mód eltérő terjedési sebességet tapasztalhat.

A PMD fő oka a szál szerkezetének tökéletlenségei. A gyártási folyamat során enyhe aszimmetriák léphetnek fel a szál keresztmetszetében, például nem körkörös. A külső tényezők is szerepet játszanak. A szálkábel hajlítása, csavarása és nyomása mechanikai igénybevételt okozhat, ami tovább rontja a szimmetriát, és a két polarizációs mód terjedési sebességének eltéréséhez vezet.

Amikor fényimpulzust indítanak a szálba, az e két polarizációs módra bontható. Ahogy haladnak a szálon, a terjedési sebességük különbsége miatt az impulzus idővel szétterül. Ezt a terjedést polarizációnak – módus diszperziónak nevezzük.

Polarizáció mérése - módus diszperzió

A PMD-t általában pikoszekundumban mérik a kilométer négyzetgyökére vonatkoztatva (ps/√km). Ez az egység azt a tényt tükrözi, hogy a PMD felhalmozódik a szál hosszában. Minél hosszabb a szál, annál jelentősebb a diszperziós hatás.

Számos módszer létezik a PMD mérésére. Az egyik gyakori megközelítés a rögzített elemző módszer. Ennél a módszernél polarizált fényforrást használnak a fény bejuttatására a szálba. A kimeneti oldalon egy analizátort használnak a fény polarizációs állapotának mérésére. A polarizációs állapot változásait a hullámhossz vagy az idő függvényében elemezve meghatározható a szál PMD-je.

Egy másik módszer a Jones-mátrix sajátelemzés (JME). Ez a technika bonyolultabb, de pontosabb eredményeket ad. Ez magában foglalja a szál Jones-mátrixának mérését, amely leírja, hogy a szál hogyan befolyásolja a fény polarizációs állapotát. A Jones-mátrixból a PMD kiszámítható.

A polarizáció következményei – módusdiszperzió

A PMD legjelentősebb hatása a nagy sebességű optikai kommunikációs rendszerek teljesítményére van. A modern kommunikációs hálózatokban az adatok továbbítása rendkívül nagy sebességgel történik, gyakran másodpercenként gigabit vagy akár terabit tartományba esik. A PMD inter - symbol interferenciát (ISI) okozhat, ahol a szétterített impulzusok átfedik egymást. Ez az interferencia megnehezíti a vevő számára a különböző szimbólumok pontos megkülönböztetését, ami a bithiba arány (BER) növekedéséhez vezet.

Az adatátviteli sebesség növekedésével a PMD-tűrés csökken. Például egy 10 Gbps-os rendszerben viszonylag kis mennyiségű PMD még elfogadható lehet. Egy 40 Gbps vagy 100 Gbps rendszerben azonban még egy kis PMD is súlyosan ronthatja a rendszer teljesítményét.

Polarizáció - Módus diszperzió speciális szálkábelekben

Cégünknél a speciális szálkábelek széles választékát kínáljuk, mint plMPO kábel,RRU kábel, ésBeltéri páncélozott kábel. Minden kábeltípusnak megvannak a saját jellemzői és alkalmazásai, és a PMD eltérő hatással lehet rájuk.

MPO kábel

Az MPO-kábeleket általában nagy sűrűségű adatközpontokban és hálózati környezetekben használják. Ezeknek a kábeleknek gyakran támogatniuk kell a nagy sebességű adatátvitelt. Mivel a PMD korlátozhatja az adatsebességet és az átviteli távolságot, kulcsfontosságú a PMD-szint szabályozása az MPO-kábelekben. Fejlett gyártási technikákat alkalmazunk az MPO-kábelek szerkezeti aszimmetriájának minimalizálására, ezáltal csökkentve a PMD-t. Ez biztosítja, hogy MPO kábeleink megfeleljenek a nagy sebességű adatkommunikáció követelményeinek.

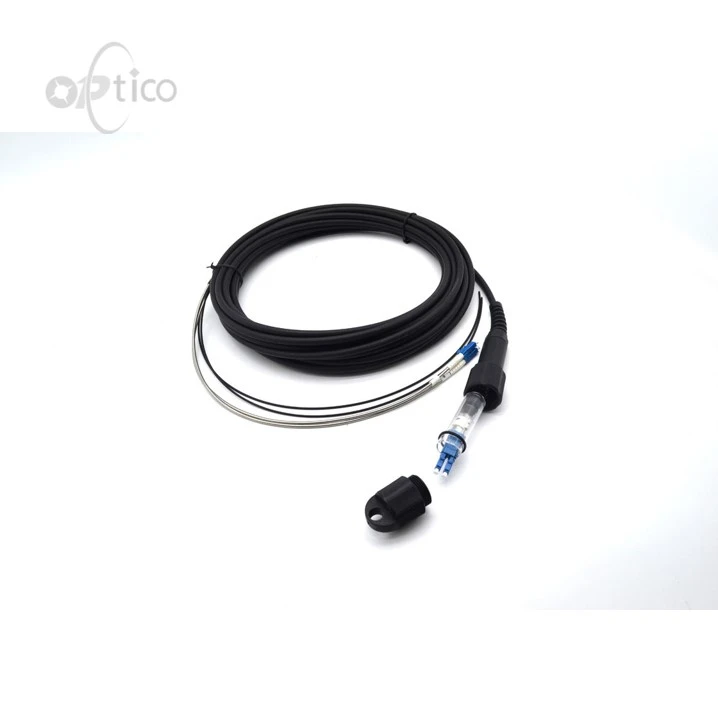

RRU kábel

Az RRU-kábeleket a vezeték nélküli kommunikációs rendszerek rádiós távoli egységeiben használják. Ezeknek a kábeleknek mind az optikai, mind az elektromos jeleket viszonylag nagy távolságra kell továbbítaniuk. A PMD befolyásolhatja az RRU-kábelekben az optikai jelátvitel minőségét. Különleges intézkedéseket teszünk a gyártási folyamat során annak biztosítására, hogy az RRU kábelek alacsony PMD-értékkel rendelkezzenek. Ez segít megőrizni az optikai jelek integritását, és javítja a vezeték nélküli kommunikációs rendszer általános teljesítményét.

Beltéri páncélozott kábel

A beltéri páncélozott kábeleket beltéri használatra tervezték, ahol mechanikai védelem szükséges. Bár a beltéri alkalmazásokban előfordulhat, hogy nem olyan magas az adatátviteli sebesség, mint néhány nagy távolságú vagy adatközponti alkalmazásban, a PMD továbbra is aggodalomra adhat okot, különösen a nagy sebességű helyi hálózatokban. Beltéri páncélozott kábeleinket alacsony PMD-re terveztük, hogy megbízható és kiváló minőségű adatátvitelt biztosítsanak.

Polarizáció szabályozása – módus diszperzió

A PMD vezérléséhez speciális szálkábeleinkben a gyártási folyamatból indulunk ki. Nagy pontosságú gyártóberendezéseket használunk, hogy a szál egységes és szimmetrikus szerkezetű legyen. Ez csökkenti a gyártási hibák okozta inherens PMD-t.

A kábelszerelési folyamat során irányelveket is adunk a PMD-t növelő külső tényezők minimalizálására. Javasoljuk például, hogy kerülje a kábelek túlzott hajlítását vagy csavarodását. A kábel túl szoros hajlítása mechanikai igénybevételt okozhat, ami növelheti a PMD-t.

Ezenkívül szigorú minőség-ellenőrzési teszteket végzünk kábeleinken, hogy megbizonyosodjunk arról, hogy a PMD-értékek megfelelnek a megadott szabványoknak. Csak azok a kábelek kerülnek forgalomba, amelyek megfelelnek ezeken a teszteken.

Következtetés

A polarizációs módú diszperzió fontos tényező, amelyet figyelembe kell venni a speciális szálkábelek tervezése, gyártása és alkalmazása során. Speciális szálkábelek szállítójaként elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket kínáljunk alacsony PMD-értékkel. A miénkMPO kábel,RRU kábel, ésBeltéri páncélozott kábelmindegyiket úgy tervezték, hogy minimálisra csökkentsék a PMD hatását, és biztosítsák a megbízható és nagy sebességű adatátvitelt.

Ha kommunikációs projektjeihez speciális üvegszálas kábelekre van szüksége, kérjük, vegye fel velünk a kapcsolatot a részletes megbeszélés érdekében. Szakértői csapatunk az Ön egyedi igényei alapján a legmegfelelőbb kábelmegoldásokat kínálja.

Hivatkozások

1. "Fiber Optic Communication Systems", Govind P. Agrawal.
2. ITU - T G.650.1, "Az egymódusú optikai szálak és kábelek lineáris, determinisztikus tulajdonságainak meghatározásai és vizsgálati módszerei".
3. Az optikai szálas kommunikációs rendszerek IEEE szabványai.
